電磁流量計調表步驟
1.通上電源
2.輸入密碼
3.輸入發貨傳感器的口徑
4.輸入相應的量程
5.設置阻尼時間20秒
6.流量零點修正，波動修正至±0.005之間
7.小信號切除允許3%
8.流量積算單位小口徑100以下輸入0.001 m3，大口徑150以上輸入0.01 m3
9.空管報警允許
10.輸入標定系數
11.累積流量清零輸入36666
注：零點修正需傳感器滿管狀態下進行
分體型電磁流量計的法蘭上必須鉆接地螺絲。 |
|
|
|
|
|
| |
低電導率介質對電磁流量計的影響
低電導率介質對電磁流量計的影響
變送器的內阻與被測介質電導率成反比，顯然，介質電導率越低，變送器的內阻就越大。但是，介質額電導率卻有隨介質溫度的變化而變化。一般來說，隨著介質溫度的上升，電導率也上升，其大致的情況是介質溫度升高一度，電導率約增大2~2.5%。按照這種關系，如果介質溫度上升20℃時，電導率就要提高一倍左右，這是因為溫度升高時，離子的水化作用減弱，溶液粘度也減小的緣故。也就是說，介質溫度上升，變送器的內阻就變小，它總是隨被測介質電導率的變化而變化的。在這種情況下，就要求電磁流量轉換器的輸入阻抗必須大于變送器內阻許多倍，才能在介質電導率于一定范圍內變動時，對測量精度不致造成影響。所以也可以說，被測介質電導率的下限是由轉換器的輸入阻抗來決定的。假如轉換器的輸入阻抗很大，被測介質電導率的下限就可以降低。

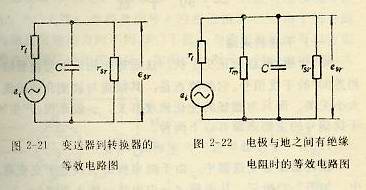

但是，實際上，轉換器對流量信號的測量大都都采用相敏檢波，要求輸入到轉換器去的電壓信號不產生相位移。可是，在傳輸低電導率介質的流量信號時，變送器內阻和信號傳輸線對地的分布電容不僅會使信號電壓衰減，還將組成不可忽視的“移相器”，使信號電壓產生相位移。從變送器到轉換器的等效電路如圖2-21所示，在這里還沒有考慮電極對地的絕緣電阻和傳輸線的電阻。
從圖2-21可以看出，輸入到轉換器的有效信號電壓esr應該是：
由上式可知，傳輸線對地的分布電容C會引起測量誤差。如果按照上式來計算，在采用50赫茲交流激磁時，若要滿足0.5%的測量精度，除rsr≥200ri外，還必須使分布電容C≤2.22/rsr.這樣，也就限制了信號傳輸線的長度。假如要對電導率較低的介質進行測量，并考慮由感應而產生的干擾噪聲時，實際上可能使用的信號電纜的長度，比一般規定的還要縮短一些。
當然，如上所述，隨著轉換器輸入阻抗的提高，并采取其他措施，可以降低測量介質電導率的下限，并且可以增加傳輸線的長度。
另外，考慮電極與地之間的絕緣電阻時，其等效電路如圖2-22所示。其中，rm主要代表電極對低的絕緣電阻，一般可以做到rsr大于rm。但是，當被測介質溫度升高時，絕緣電阻值會下降，尤其在被測介質的電導率較低時，分布電容C的作用就會增強，這就要影響到esr與ei的關系，即測量ei的精度就會受到影響。所以，在測量低電導率的介質時，必須特別注意絕緣電阻。
優量電磁流量計
（具有國家認可的電磁流量計制造資質，中國具有影響力的電磁流量計廠家之一）
計量器具生產許可證:  蘇制02000305號 電磁流量計執行標準: JB/T9248-1999
精品級高壓電磁流量計，每套帶第三方檢測證書；優量流量計，就是不一樣 |
>>>更多電磁流量計的知識>>> |
|
|
|
|
|
|
電磁流量計的發展概況
電磁流量計是根據法拉第電磁感應定律制成的一種測量導電性液體體積流量的儀表。
大家知道，當導體在磁場中作切割磁力線方向的運動時，就會感應產生一個其方向與磁場方向和導體運動方向相垂直的感應電動勢，其值與磁感應強度和運動速度成正比。這就是英國物理學家法拉第在1831年發現的電磁感應定律。
1832年，法拉第在英國泰晤士河滑鐵盧橋的兩頭放下兩根電極，想利用地球的地磁場，以河水作為導體，來測量河水的流量。這就是世界上最早的一次電磁流量計的實驗。可是，他實驗了三天就停止了，因為當時他所測出來.. |
| |
| 作者：電磁流量計張工 |
|
|
知識介紹：
電磁流量計是根據法拉第電磁感應定律制成的一種測量導電性液體體積流量的儀表！由于他具有一系列的優點，電磁流量計的應用范圍很廣闊，廣泛應用月化工、化纖、礦冶、造紙、制糖、給水、污水處理、港口疏浚、水工機械等部門。
電磁流量計優點如下：
1。變送器簡單可靠，沒有可動部分，也沒有阻礙被測介質流動的節流部件，不會發生堵塞問題。
2。由于沒有節流不見，被測介質在變送器的測量管內流過時，幾乎沒有壓力損失，僅僅只有這一段管段的沿程阻力，因而可以忽略不計。
3。電磁流量計是一種體積流量測量儀表，不僅可以測量單項的導電性液體，也可以測量液固兩相介質的流量，而不受介質的溫度、粘度、密度、比重等物理參數的影響。因此，電磁流量計只需經過水標定以后，就可以用來測量其他導電性液體或液固兩相介質的流量。
4。電磁流量計量程極寬，而且額可以任意改變量程。而孔板、文丘利管等類型的流量計，其最大額定流量是根據壓差來決定。在設計計算時，按被測介質各種參數選定，使用中一旦參數有變，就會帶來測量誤差，甚至不能使用。
5。電磁流量計無機械慣性，反映靈敏，可以測量瞬間時脈動流量，而且線形好，可以直接進行分刻度。因此，可以將測量信號直接用轉換器線性轉換為標準信號輸出，即可就地顯示，也可以將信號遠距離傳送。
6。耐腐蝕性能好。由于電磁流量計與被測介質接觸的部分只有測量管襯和電極表面，因此可根據被測介質的物理化學性能來選擇合適的材料。
7。安裝方便。變送器可以水平安裝，也可以垂直安裝，并且對前置直管段的要求較低。
8。使用方便，維護方便，壽命較長。
另：
低導電率液體的流量測量！
一般來說，電磁流量計對被測介質有導電要求，需要具備一定的電導率。對于導電率極低的介質，如石油制品或有機溶劑的流量的測量，就會受到限制。這是由于被測介質導電率極低時，電極與液體之間的接觸電阻會增加，使變送器內阻增大的緣故，而且信號傳輸縣的分布電容的影響也增大，使信號衰減，并產生相位移，與此同時 干擾電勢卻由于電導率的降低而得到增強，這主要是由靜電感應引起的，所以對于電導率較低的液體測量，通常采用下列措施：
1。降低變送器的內阻；在保證測量精度的前提下，為了能夠測量電導率較低的 液體流量，并延長信號傳輸線的長度，首先應降低變送器內阻。采用大面積電極或采用三電極結構來減少電極與液體之間的接觸電阻，可以降低變送器的內阻。同時，在變送器內部設置低噪聲前置放大器，可使變送器以低阻抗和高噪比的輸出。
2。提高轉換器的輸入阻抗。
3。屏蔽驅動電路。
|
|
|
